O mapeamento de fachada é um processo meticuloso de análise e documentação das características visíveis de uma fachada de edifício. Este procedimento envolve a avaliação detalhada dos materiais, cores, condições estruturais e outros aspectos relevantes da fachada.
Tendências de Decoração para Salas Pequenas em 2024: Dicas e Fotos
O que é o Mapeamento de Fachada?
O objetivo principal é obter um registro preciso e abrangente das condições e características externas do edifício, que pode ser utilizado para diversas finalidades, como restauração, manutenção, ou estudos arquitetônicos.
Para realizar o mapeamento de fachada, são utilizadas tecnologias avançadas que permitem a obtenção de dados detalhados e precisos. Entre as ferramentas mais comuns estão os drones e os scanners 3D.
Os drones são particularmente úteis para capturar imagens aéreas de alta resolução, fornecendo uma visão abrangente e detalhada da fachada. Já os scanners 3D permitem a criação de modelos tridimensionais da estrutura, facilitando a identificação de problemas estruturais ou estéticos que possam não ser visíveis a olho nu.
Além dessas tecnologias, o mapeamento de fachada também pode envolver o uso de software especializado que auxilia na análise e interpretação dos dados coletados. Esses programas podem gerar relatórios detalhados, identificar padrões de desgaste ou deterioração, e até mesmo prever a necessidade de intervenções futuras.
A combinação de tecnologias avançadas e software especializado resulta em um processo de mapeamento de fachada mais eficiente e preciso, proporcionando informações valiosas para proprietários, arquitetos e engenheiros.
Em resumo, o mapeamento de fachada é uma prática essencial para a manutenção e preservação de edifícios. Ao documentar de forma detalhada as características visíveis da fachada, é possível garantir que qualquer intervenção necessária seja feita de maneira informada e precisa, prolongando a vida útil da estrutura e preservando seu valor estético e histórico.
Benefícios do Mapeamento de Fachada
O mapeamento de fachada oferece uma série de benefícios cruciais para a manutenção e valorização de edificações. Primeiramente, ele permite a identificação precoce de problemas estruturais, como fissuras, infiltrações e desgastes materiais.
Detectar esses problemas em seu estágio inicial é fundamental para evitar que se agravem, resultando em reparos mais complexos e onerosos.
Além disso, o mapeamento de fachada facilita a execução de manutenções preventivas. Com um diagnóstico detalhado, é possível planejar intervenções periódicas que mantenham a integridade da construção.
Isso não só prolonga a vida útil do imóvel, como também contribui para a sua valorização no mercado. Imóveis bem conservados atraem maior interesse e podem ser vendidos ou alugados por valores mais elevados.
Outro benefício significativo do mapeamento de fachada é o suporte que ele oferece para projetos de restauração e conservação.
Ao fornecer informações precisas sobre o estado da estrutura, o mapeamento permite que as intervenções sejam planejadas de forma adequada, preservando características originais e garantindo a segurança da edificação. Isso é especialmente relevante para edificações históricas ou de valor cultural.
Além de contribuir para a preservação do patrimônio, o mapeamento de fachada também pode resultar em uma economia considerável de custos a longo prazo. Ao prevenir problemas maiores através de manutenções regulares e adequadas, os proprietários evitam despesas elevadas com reparos emergenciais e substituições de componentes danificados. Esse aspecto econômico é um incentivo adicional para a adoção dessa prática.
Em suma, o mapeamento de fachada é uma ferramenta essencial para a gestão eficiente de edificações, oferecendo benefícios que vão desde a identificação precoce de problemas até a valorização do patrimônio e a economia de custos a longo prazo.
Tecnologias e Ferramentas Utilizadas no Mapeamento de Fachada
O mapeamento de fachada é um processo meticuloso que requer o uso de tecnologias avançadas e ferramentas específicas para garantir a precisão e eficiência. Entre as tecnologias mais comuns, destacam-se os drones, scanners 3D e softwares de análise.
Esses instrumentos não só facilitam a coleta de dados, mas também aprimoram significativamente a qualidade dos resultados.

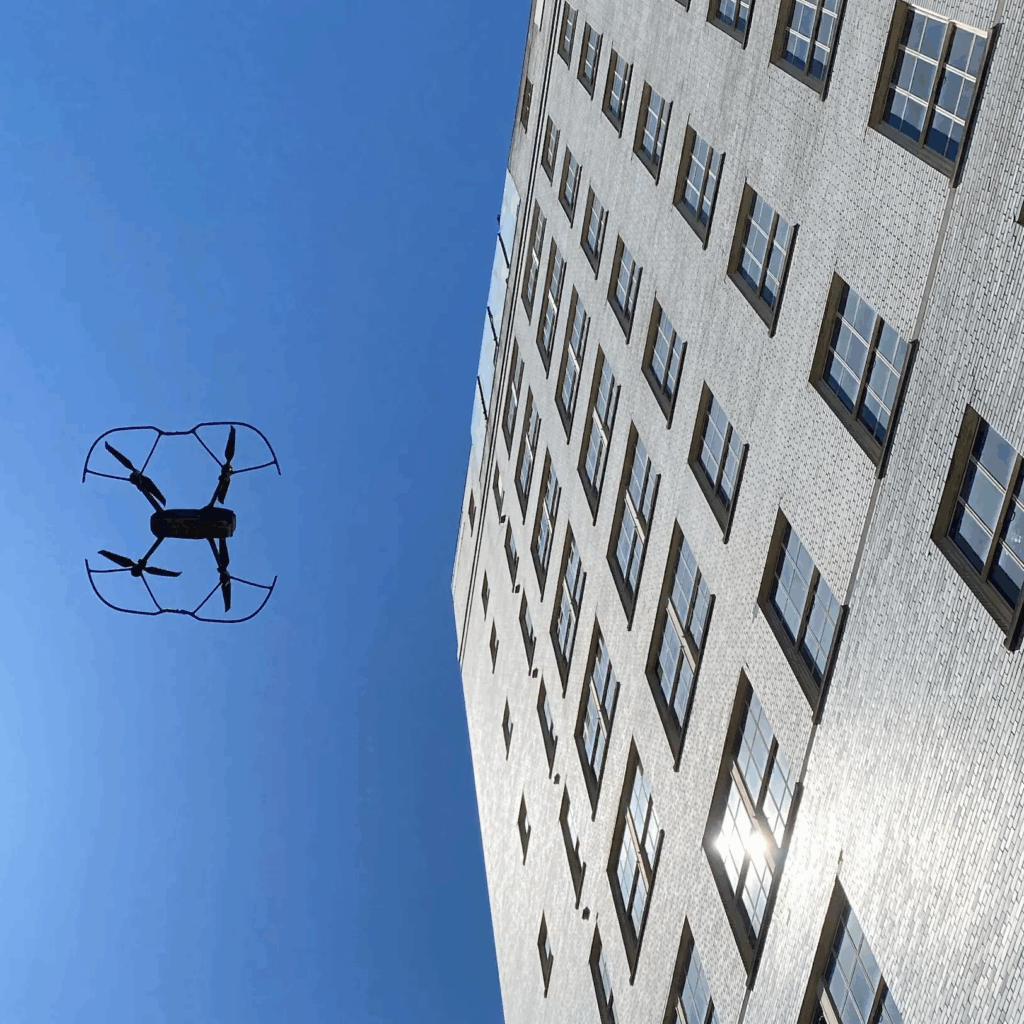

Drones são amplamente utilizados para a captura de imagens aéreas detalhadas. Equipados com câmeras de alta resolução, esses dispositivos permitem a obtenção de vistas panorâmicas e ângulos difíceis de serem alcançados manualmente.
A mobilidade e versatilidade dos drones fazem deles uma ferramenta indispensável no mapeamento de fachadas, possibilitando a inspeção de edifícios altos e complexos sem a necessidade de andaimes ou estruturas de suporte.
Scanners 3D representam outra inovação crucial. Esses dispositivos utilizam feixes de laser para capturar milhões de pontos de dados, criando modelos digitais tridimensionais extremamente precisos das fachadas.
A tecnologia de varredura 3D permite a captura de detalhes minuciosos, incluindo texturas e formas, que são essenciais para a análise e restauração das estruturas. Além disso, os modelos 3D podem ser manipulados digitalmente, facilitando a visualização e planejamento de intervenções.
Softwares de análise são ferramentas complementares que permitem a visualização, interpretação e manipulação dos dados coletados pelos drones e scanners 3D. Esses programas oferecem uma variedade de funcionalidades, como a sobreposição de imagens, medição de distâncias e identificação de anomalias.
Recentemente, inovações na área do software têm incorporado inteligência artificial e aprendizado de máquina, aumentando ainda mais a precisão e eficiência do mapeamento de fachadas.
O uso combinado dessas tecnologias não só aumenta a precisão do mapeamento, mas também reduz o tempo e os custos envolvidos. As inovações contínuas nesse campo prometem tornar o processo ainda mais eficiente e acessível, beneficiando tanto profissionais de arquitetura e engenharia quanto proprietários de imóveis que buscam conservar e valorizar suas construções.
Estudos de Caso e Aplicações Práticas
Para compreender melhor a importância e os benefícios do mapeamento de fachada, vamos explorar alguns estudos de caso reais que ilustram sua aplicação prática.
Esses exemplos incluem a restauração de edifícios históricos, a manutenção de fachadas modernas em arranha-céus e projetos de renovação urbana. Cada caso destaca os desafios enfrentados, as soluções adotadas e os resultados obtidos, evidenciando o valor do mapeamento de fachada em diferentes contextos.
Restauração de Edifícios Históricos
Um exemplo notável é a restauração de um prédio histórico em Lisboa, construído no século XVIII. O mapeamento de fachada foi essencial para identificar áreas de deterioração e danos causados pelo tempo, permitindo uma intervenção precisa e minimamente invasiva.
Utilizando técnicas de escaneamento a laser e fotogrametria, os restauradores conseguiram criar um modelo 3D detalhado da fachada, facilitando a análise das condições do edifício. Isso resultou em uma restauração mais eficiente, preservando a integridade arquitetônica e histórica do prédio.
Manutenção de Fachadas em Arranha-céus
Em São Paulo, um edifício corporativo de 50 andares utilizou o mapeamento de fachada para a manutenção de sua estrutura moderna. Devido à altura e complexidade da fachada de vidro, os métodos tradicionais de inspeção eram impraticáveis e arriscados.
Com o uso de drones equipados com câmeras de alta resolução, foi possível realizar uma inspeção detalhada e segura. O mapeamento de fachada permitiu a identificação precisa de áreas com problemas de vedação e acúmulo de sujeira, facilitando a implementação de reparos específicos e evitando custos elevados de manutenção preventiva.
Projetos de Renovação Urbana
Outro exemplo relevante é um projeto de renovação urbana em Belo Horizonte, que envolveu a revitalização de uma área comercial degradada. O mapeamento de fachada foi utilizado para criar um inventário detalhado das condições das fachadas dos prédios, identificando áreas que necessitavam de reparos e melhorias estéticas.
Através da análise dos dados coletados, foi possível planejar intervenções de maneira coordenada e eficiente, resultando em uma revitalização completa e bem-sucedida. Além de melhorar a aparência dos edifícios, o projeto impulsionou o comércio local e aumentou a segurança da área.
Segurança do Trabalho no Mapeamento de Fachada
O mapeamento de fachada é uma atividade técnica essencial para a manutenção predial, diagnóstico de patologias construtivas, avaliação de revestimentos e prevenção de acidentes estruturais. Apesar de sua importância, trata-se de uma tarefa de alto risco, pois envolve, na maioria dos casos, trabalho em altura, exposição a agentes físicos, riscos de queda, queda de materiais e condições ambientais adversas.
Nesse contexto, a Segurança do Trabalho deixa de ser apenas um requisito legal e passa a ser um elemento central de planejamento, execução e responsabilidade técnica, tanto para empresas quanto para profissionais envolvidos.
O que é o Mapeamento de Fachada?
O mapeamento de fachada consiste na inspeção técnica detalhada das faces externas de edificações, com o objetivo de identificar:
- Descolamento de revestimentos
- Fissuras e trincas
- Infiltrações e falhas de vedação
- Corrosão de armaduras
- Patologias em pastilhas, cerâmicas, pinturas e elementos estruturais

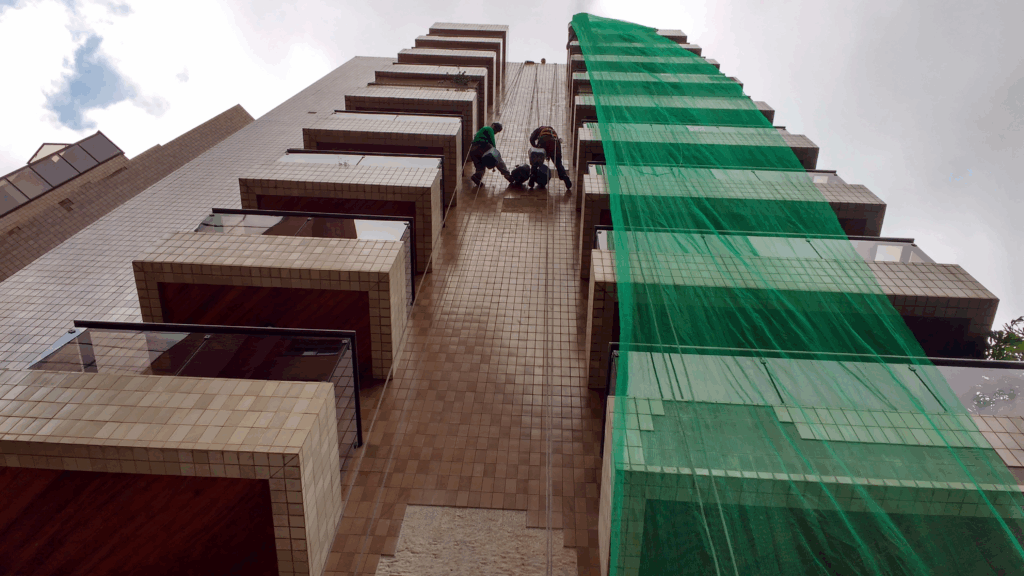

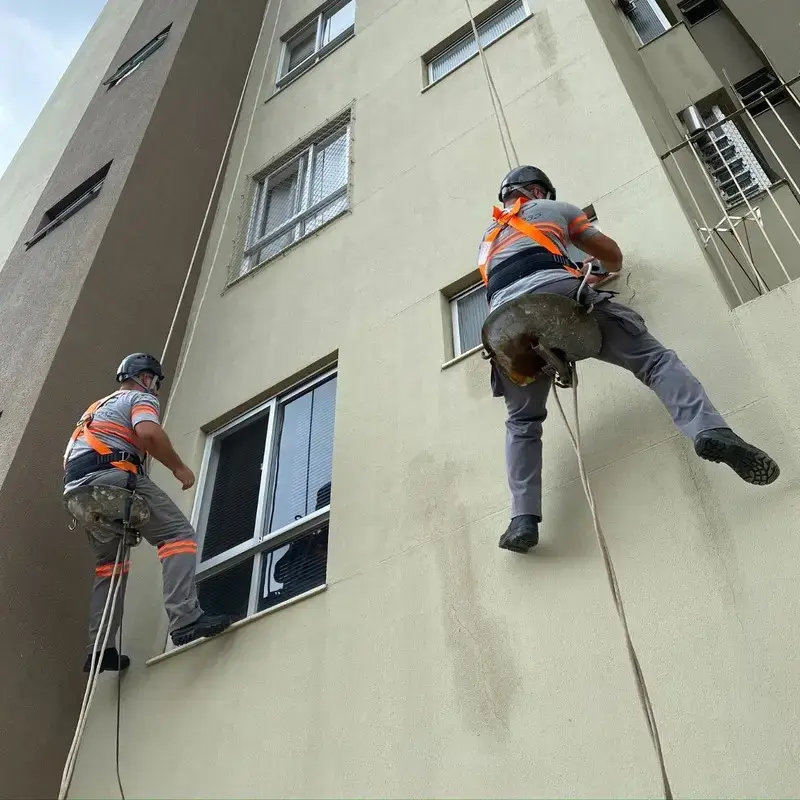

Essa inspeção pode ser realizada por meio de acesso por cordas (rapel), andaimes, plataformas elevatórias, balancins ou, em casos específicos, por drones, sempre respeitando os limites técnicos e legais de cada método.
Principais Riscos Ocupacionais no Mapeamento de Fachada
O mapeamento de fachada enquadra-se como atividade crítica sob o ponto de vista da SST. Os principais riscos incluem:
Riscos de Acidente
- Queda de altura do trabalhador
- Queda de ferramentas e materiais sobre terceiros
- Ruptura de ancoragens ou linhas de vida
- Falhas em equipamentos de acesso (cordas, balancins, andaimes)
Riscos Físicos
- Exposição ao sol (radiação não ionizante)
- Ventos fortes
- Ruídos em áreas urbanas
Riscos Ergonômicos
- Posturas forçadas e trabalho suspenso
- Movimentos repetitivos durante inspeções prolongadas
Riscos Adicionais
- Tráfego de pedestres e veículos abaixo da fachada
- Interferências elétricas (rede aérea, para-raios)
Enquadramento Legal e Normativo
A segurança do trabalho no mapeamento de fachada deve observar rigorosamente a legislação brasileira, especialmente:
NR-01 – Gerenciamento de Riscos Ocupacionais (GRO)
- Identificação e avaliação dos riscos
- Elaboração do PGR com inventário de riscos específicos do trabalho em altura
NR-06 – Equipamentos de Proteção Individual
- Fornecimento, treinamento e fiscalização do uso correto de EPIs
NR-18 – Indústria da Construção
- Aplicável especialmente quando o serviço envolve andaimes, balancins e plataformas
NR-35 – Trabalho em Altura
A norma mais crítica para o mapeamento de fachadas. Exige:
- Planejamento da atividade
- Análise de Risco (AR)
- Permissão de Trabalho (PT)
- Trabalhadores capacitados e autorizados
- Sistemas de ancoragem certificados
Além disso, devem ser observadas:
- Normas da ABNT (ex.: NBR 16325 – acesso por cordas)
- Recomendações técnicas do fabricante dos equipamentos
- Código Civil (responsabilidade por danos a terceiros)
Planejamento Seguro da Atividade
Nenhum mapeamento de fachada deve ser iniciado sem planejamento técnico e preventivo. As etapas fundamentais incluem:
1. Análise Preliminar de Risco (APR)
- Identificação de todos os perigos
- Definição de medidas de controle
- Avaliação das condições climáticas
2. Escolha do Método de Acesso
- Rapel (acesso por cordas)
- Andaime fixo ou suspenso
- Plataforma elevatória
A escolha deve considerar altura, geometria da fachada, entorno urbano e duração do serviço.
3. Isolamento e Sinalização da Área
- Interdição de calçadas e áreas inferiores
- Uso de cones, fitas, placas e barreiras físicas
- Comunicação prévia a síndicos e usuários
Equipamentos de Proteção Coletiva e Individual
EPCs Indispensáveis
- Linhas de vida
- Pontos de ancoragem certificados
- Redes de proteção (quando aplicável)
- Isolamento da área inferior
EPIs Obrigatórios
- Cinturão de segurança tipo paraquedista
- Talabarte duplo com absorvedor de energia
- Capacete com jugular
- Luvas adequadas
- Calçado de segurança
- Óculos de proteção
Todos os EPIs devem possuir CA válido, estar em perfeito estado e ser utilizados conforme treinamento.
Capacitação e Responsabilidade Técnica
Somente profissionais devidamente treinados em NR-35 podem executar mapeamento de fachada em altura. Além disso:
- Deve haver supervisão técnica
- O serviço deve contar com responsável legalmente habilitado
- Empresas devem manter registros de treinamentos, inspeções e manutenções dos equipamentos
A ausência desses requisitos pode caracterizar negligência, com repercussões administrativas, trabalhistas, civis e até criminais.
Segurança do Trabalho e Responsabilidade Civil
Acidentes em mapeamento de fachada frequentemente resultam em:
- Ações trabalhistas
- Processos de indenização por danos morais e materiais
- Responsabilização do contratante, do executor e do responsável técnico
Em perícias judiciais, é comum a análise de:
- Cumprimento das NRs
- Existência de PGR, APR e PT
- Condições dos EPIs e EPCs
- Treinamento do trabalhador
Ou seja, segurança do trabalho bem aplicada é também uma estratégia de proteção jurídica.
Boas Práticas Recomendadas
- Nunca iniciar o serviço sem planejamento formal
- Suspender a atividade em condições climáticas adversas
- Inspecionar ancoragens e cordas diariamente
- Manter comunicação constante entre equipe e supervisão
- Registrar todas as etapas do serviço
Conclusão
A segurança do trabalho no mapeamento de fachada é um pilar essencial para a integridade dos trabalhadores, a proteção de terceiros e a conformidade legal das atividades. Trata-se de um serviço técnico que exige planejamento rigoroso, capacitação, equipamentos adequados e gestão de riscos eficiente.
Ignorar esses aspectos não é apenas uma infração normativa — é um risco real à vida humana e à responsabilidade profissional. Portanto, investir em segurança é investir em qualidade técnica, credibilidade e sustentabilidade da atividade.
